Manometerventile & Zubehör
Sollten Sie Manometerventiele oder Zubehör benötigen, welche nicht aufgeführt sind, bitten wir um Ihre Anfrage. Wir sind stets bemüht, auch nicht standardmäßige Anforderungen zu erfüllen.

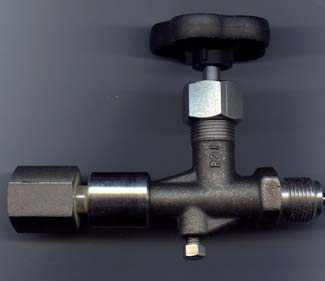

Manometerabsperrventil DIN 16270 Form A
mit drehbarer Muffe und Schaft für Messgerätehalter
- mit Entlüftungsschraube
- Handrad aus Kunststoff
Material: | 1.4571 |
Druckstufe: | PN 400 |
max. Temperatur: | 200 oder 250° C |
Manometerabsperrventil DIN 16270 Form B
mit drehbarer Muffe und Schaft für Messgerätehalter
- mit Entlüftungsschraube
- Handrad aus Kunststoff
Material: | 1.4571 |
Druckstufe: | PN 400 |
max. Temperatur: | 200 oder 250° C |

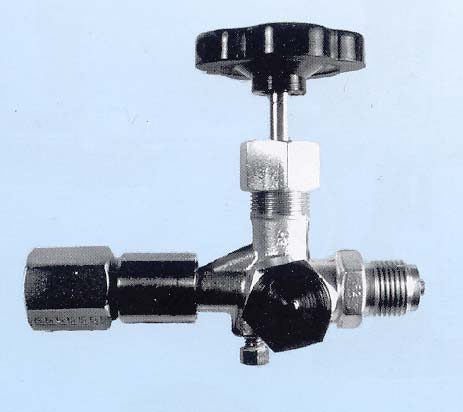

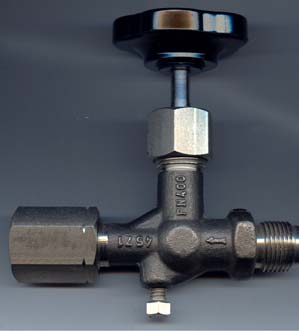

Manometerabsperrventil DIN 16271 Form A
mit Spannmuffe
- mit Entlüftungsschraube
- mit Prüfanschluss M20x1,5
- Handrad aus Kunststoff
Material: | 1.4571 |
Druckstufe: | PN 400 |
max. Temperatur: | 200 oder 250° C |

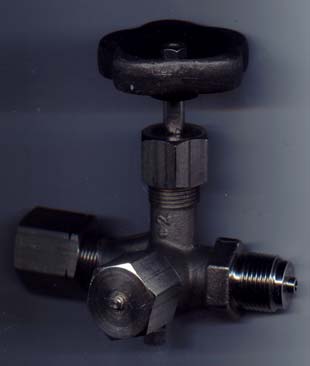

Manometerabsperrventil DIN 16271 Form B
mit drehbarer Muffe und Schaft für Messgerätehalter
- mit Entlüftungsschraube
- mit Prüfanschluss M20x1,5
- Handrad aus Kunststoff
Material: | 1.4571 |
Druckstufe: | PN 400 |
max. Temperatur: | 200 oder 250° C |
Manometerabsperrventile ähnlich DIN 16271 Form A und Form B sind auch am Eingang mit Schneidring- oder Doppel-Klemmringverschraubung 12 mm lieferbar. Verwenden Sie hierfür bitte die oben angegebene Bestellbezeichnung.

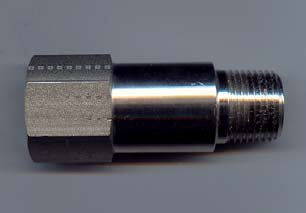

Manometerzwischenstück DIN 16281
Material: | 1.4571 |
Druckstoßminderer
Material: | 1.4571 |
Druckstufe: | PN 400 |

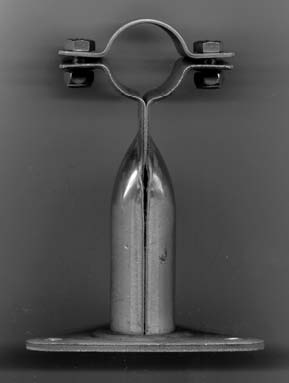

Messgerätehalter für Wandbefestigung DIN 16281
Material: | Leichtmetall – Kokillenguß – schwarz einbrennlackiert |
Edelstahl oder Temperguß |

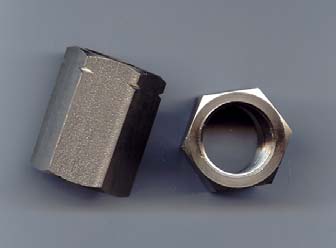

Spannmuffe DIN 16283
Material: | 1.4571 |

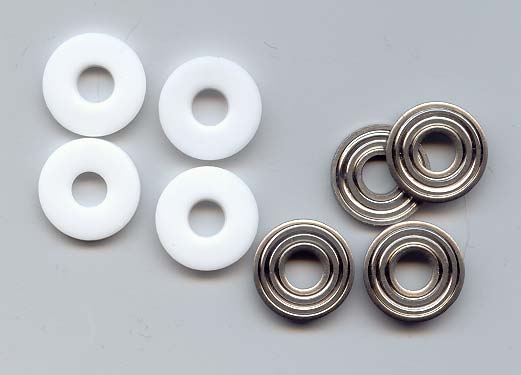

Dichtscheiben für Manometer
Material: | Edelstahl, Weicheisen, Kupfer, Teflon |
Ausführung: | glatt oder kammprofiliert |
Nicht aufgeführte Dichtungen fragen Sie bitte mit folgenden Angaben an: Außendurchmesser x Innendurchmesser x Dicke x Material

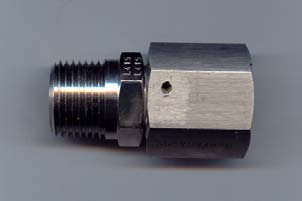

Manometeradapter zur beliebigen Positionierung von Manometern
Material: | Edelstahl 316L / 1.4404 |

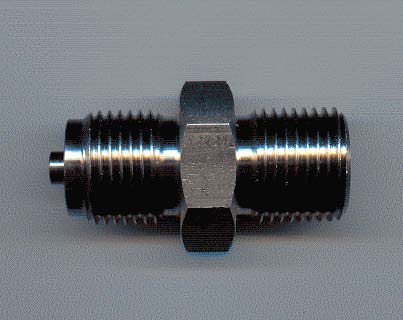

Doppelnippel mit Zentrierzapfen
Material: | Edelstahl 1.4571 |

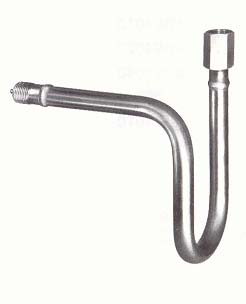

Wassersackrohr in U – Form DIN 16282, Form A
Eingang: | Anschweißende mit Schweißfase |
Ausgang: | Spannmuffe G1/2“ rechts / links Spannmuffe M20x1,5 |
Betriebsüberdruck max.: | 100bar bei 120°C |

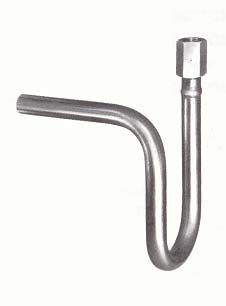

Wassersackrohr in U – Form DIN 16282, Form B
Eingang: | Anschweißende mit Schweißfase |
Ausgang: | Spannmuffe G1/2“ rechts / links Spannmuffe M20x1,5 |
Betriebsüberdruck max.: | 100bar bei 120°C |

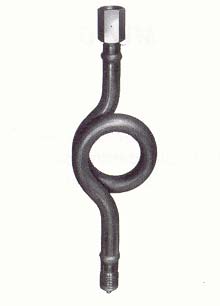

Wassersackrohr in Kreisform DIN 16282, Form C
Eingang: | Manometerzapfen G1/2“ |
Ausgang: | Spannmuffe G1/2“ rechts / links Spannmuffe M20x1,5 |
Betriebsüberdruck max.: | 100bar bei 120°C |
Wassersackrohr in Kreisform DIN 16282, Form D
Eingang: | Anschweißende mit Schweißfase |
Ausgang: | Spannmuffe G1/2“ rechts / links Spannmuffe M20x1,5 |
Betriebsüberdruck max.: | 100bar bei 120°C |

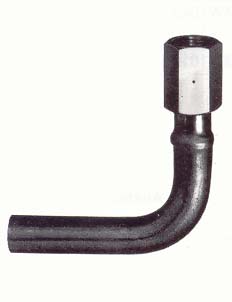

Anschlußstück für Druckmeßgeräte in Winkelform
Eingang: | Anschweißende mit Schweißfase |
Ausgang: | Spannmuffe G1/2“ rechts / links Spannmuffe M20x1,5 |
Anschlußstück für Druckmeßgeräte in gerader Form
Eingang: | Anschweißende mit Schweißfase |
Ausgang: | Spannmuffe G1/2“ rechts / links Spannmuffe M20x1,5 |
